概述
XGN66-12型箱式固定式交流金屬封閉開關設備(以下簡稱開關柜)適用于3.6~12k V二相交流50Hz系統中作為接受與分配電能的裝置，適合于頻繁操作的場所和配裝油開關的開關柜改造之用。其母線系統為單母線系統和單母線分段系統。
開關柜符合GB3906《3.6～40.5kV交流金屬封閉開天設備和控制設備》和DL404《戶內交流高壓開關柜訂貨技術條件》的要求，開關柜外形美觀、體積小、具有完整可靠的防誤操作功能。開關柜內配裝的主開關VS1-12型或ZN28-12型真空斷路器，隔離開火采用GN30-12、GN19-10型隔離開關，接地開關采用JN15-12型接地開關。

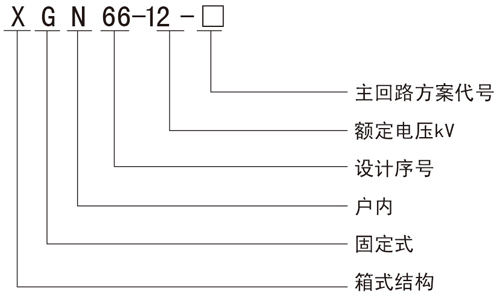

型號及含義
使用條件
★ 環境溫度：最高+40℃，最低-15℃；
★ 海拔高度：不超過1000m；
★ 相對濕度：日平均值不大于95％，月平均值不大于90％；
★ 地震強度不超過8級；
★ 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

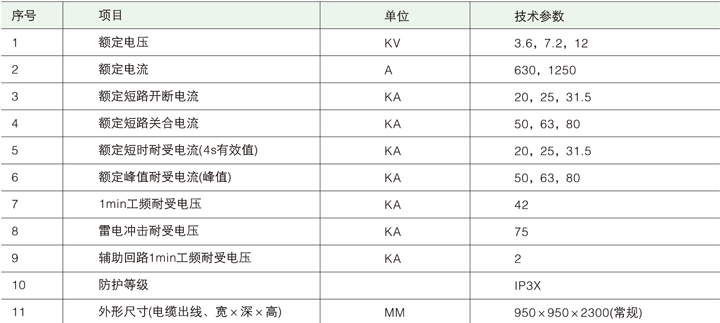

.jpg)
產品結構

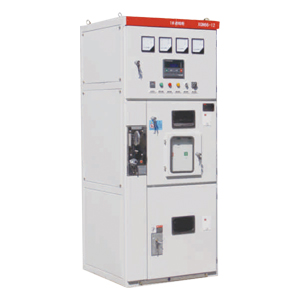

★ 開關柜示意圖(圖1)
★ 開關柜為箱式固定式結構，柜體由薄板和角鋼焊接而成。開關柜后上部為主母線室，室頂部設有壓力釋放裝置： 前上部為繼電器室，小母線可從室底部用電纜連接，開關柜中下部貫通，母線室通過GN30型旋轉式隔離開關與中下部保持電氣連接；中部安裝真空斷路器，下部安裝接地開關或出線側隔離開關；后部安裝電流互感器、電壓互感器、避雷器，一次電纜從柜后下部出線；柜底布置有接地母線，貫穿于整排開關柜；隔離開關與接地開關在柜前左部操作。
★ 開關柜采用相應的機械閉鎖裝置，此閉鎖結構簡單，操作方便，五防可靠。
a. 本閉鎖只有在斷路器確實分斷后，才能將手柄從“工作”位置拉出右旋至“分斷”閉鎖位置，分合隔離開關，防止了帶負荷分合隔
離開關。
離開關。
b. 當斷路器和上下隔離均處于合閘狀態，手柄處于“工作位置”時，前柜門不能打開，防止誤入帶電間隔。
c. 當斷路器和上下隔離開關均處于合閘狀態，手柄不能轉至“檢修"或“分斷閉鎖"位置， 避免誤分斷路器， 當手柄處在“分斷閉
鎖”位置時，只能分上下隔離，不能合斷路器，避免了誤合斷路器。
鎖”位置時，只能分上下隔離，不能合斷路器，避免了誤合斷路器。
d．當上下隔離未分閘， 接地開關就不能合上， 手柄不能從“ 分斷閉鎖” 位置旋至“ 檢修” 位置， 可防止帶電掛地線。
注： 根據開關設備方案不同，有的方案不帶下隔離，或將下隔離改用接地開關，其閉鎖和五防均能達到要求。
定貨須知
訂貨時應提供下列技術資料：
★ 主接線方案編號、用途和單線系統圖、額定電壓、額定電流， 額定短路開斷電流、 配電室平面布置圖及開關柜的排列配置圖等：
★ 開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；
★ 開關柜內主要電氣元件的型號，規格及數量；
★ 如開關柜之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據；
★ 開關柜使用在特殊環境條件時，應在訂貨時詳細說明；
★ 其它特殊要求，在訂貨前須詳細書面說明、協商。如訂貨合同中有所用變柜，地基制作請按照提供的基礎圖施工。
