概述

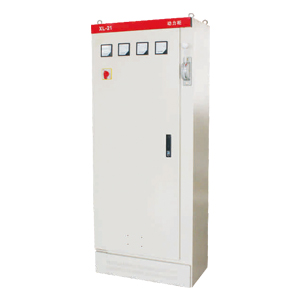

X L(F)-21系列動力配電柜適用于發電廠及工礦企業、 交流電壓550V及以下的三相三線、三相四線、三相四線、三相五線制系統。廣泛適用于工礦企業、冶金化工、賓館銀行、車站碼頭、軌道交通等戶內、戶外動力照明配電之用。若用于戶外時。請與設備生產廠家協商解決。

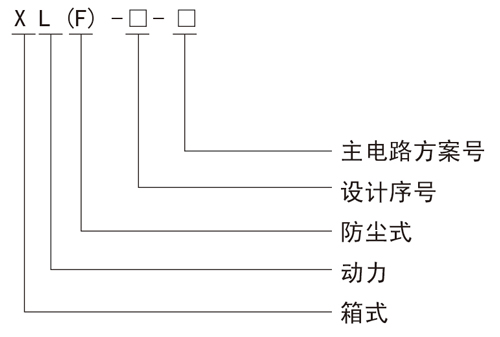

型號及含義
使用條件
★ 環境溫度：-5℃~+40℃， 且24h內的平均溫度不超過+35℃。
★ 海拔高度：不超過2000m。
★ 相對溫度：在周圍空氣溫度為+40℃時不超過50％：在較低溫度下可以有較高的相對溫度(如：+20℃時為90％)，考慮到溫度的變化
允許產生適度的凝露。
★ 設備安裝時垂直面的傾斜度不應不超過5℃。設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。
★ 本開關柜主電路方案共105個。 但不包括由于輔助電路控制與保護的變化而派生方案和規格。
產品結構
XL(F)-21型低壓動力配電柜系戶內靠墻或不靠墻安裝。可制成單開門或雙開門的配電裝置。 其基本結構采用鋼板彎制及角鋼焊接而成。前門可裝設刀開關操作手柄。 作為電源切斷與接通操作之用， 箱門上可裝設操作按鈕， 指示燈及顯示儀表，打開柜門。配電箱內部所有設備為敞露，便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外。還可裝有接觸器和熱繼電器。作電動機頻繁啟動、欠壓、過載保護功能．若配相應電器元件， 則起到馬達接地保護功能。
門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
