概述
本產品完全符合GB/T17467《高壓低壓預裝式變電站》標準。適用于城市公共配電、路燈配電、工礦企業、市區建筑、住宅小區、油田碼頭、賓館、公園及工地施工等，可實現環網或終端型供電方式。

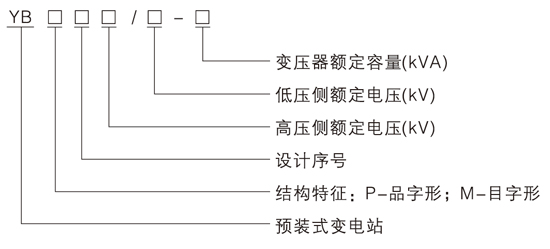

型號及含義
使用條件
★ 海拔高度：≤1000m；環境溫度：-25℃~+40℃；
★ 溫度：最高月平均氣溫+30℃，最高年平均氣溫+20℃；
★ 相對濕度：日平均值不大于95％，月平均值不大于90％；
★ 防震水平：水平加速度0.4m/s，垂直加速度0.15m/s；
★ 安裝地點無劇烈沖擊、 無嚴重污染和化學腐蝕、 無導電塵埃及爆炸危險 ，當不能滿足正常使用條件要求時，請用戶與我公司協商解
決。
決。
產品結構特點
★ 本變電站由高壓室、變壓器室和低壓室組成，可布置成目字型或品字型；
★ 具有終端，環網或雙電源供電方式；
★ 可做成單臺或雙臺變壓器的供電方案；
★ 可選擇油浸電力變壓器和干式電力變壓器；
★ 箱體設有足夠的自然通風口和隔熱措施 ，可保證所有電器設備正常運行(如用戶需求可采用強制冷卻)；
★ “五防”功能齊全，操作維護方便，運行安全可靠；
★ 外殼材料為不銹鋼、鋁合金、冷軋板、 彩鋼復合板、非金屬或兩者的組合，耐老化、阻燃、防腐、防水、防塵、具備長期戶外使用
條件；
條件；
★ 體積小、重量輕、外型美觀與環境協調；
★ 當選用SF6負荷開關柜時，箱變整體尺寸小，更適用于小區建設，路燈工程改造。
★ 高壓環網柜內可裝配網自動化終端 (RTU)實現短路及單相接地故障的可靠檢測，具備“四遙”功能，便于配網自動化升級。
高壓側
預裝式變電站高壓一般采用負荷開關 熔斷器組合電器保護，熔斷器一相熔斷后， 三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大。對于800kVA以上的變壓器，可選用ZN12，ZN28，VS1等真空斷路器保護。
低壓側
低壓側主開關采用萬能式或智能型斷路器，出線開關選用新型塑殼式開關體積小、飛弧短，出線靈活；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選擇。
變壓器
預裝式變電站選用低損耗、油浸式、全密封S9、S10、S11系列變壓器， 也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，變壓器可方便地進出。

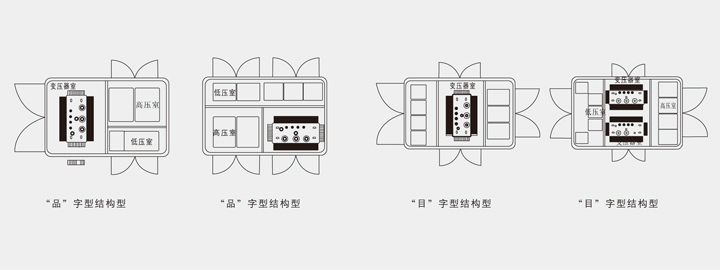

產品結構圖
