概述
■ 本部分產品適用于三相、50Hz、35kV級及以下的電力系統中，是中小型變電站的主要變電設備，供工農業配電、動力和照明用。
■ 本公司吸取國內外先進技術，采用新材料，優化設計，使產品的結構更趨合理，產品的電氣強度、機械強度、散熱能力等得到明顯提
高。S9系列產品通過了武漢高壓研究所的突發短路實驗和國家變壓器質量監督檢驗中心試驗。
高。S9系列產品通過了武漢高壓研究所的突發短路實驗和國家變壓器質量監督檢驗中心試驗。
結構特征
■ 鐵芯
斜多階梯鐵芯片選用優質取向冷軋硅鋼片，鐵芯采用全接縫、無沖孔、卷鐵芯等各種型式，緊固采用不銹鋼拉板和環氧玻璃絲拉帶的夾緊方式。
■ 線圈
導線選用優質無氧銅制造的漆包線或紙包扁銅線，線圈采用圓筒式、螺旋式、改進螺旋式、連續式、糾結式等型式。
■ 油箱
油箱采用桶式或罩式的型式，散熱元件采用波紋片或片式散熱器等組件。變壓器一般不供給小車，但箱底焊有符合國家標準軌距的底座，便于用戶安裝。
■ 安全保護裝置
按照國家標準及用戶要求，變壓器能配置：壓力釋放閥、氣體繼電器、迅號溫度計、凈油器、儲油柜、油樣活門等安全保護裝置。

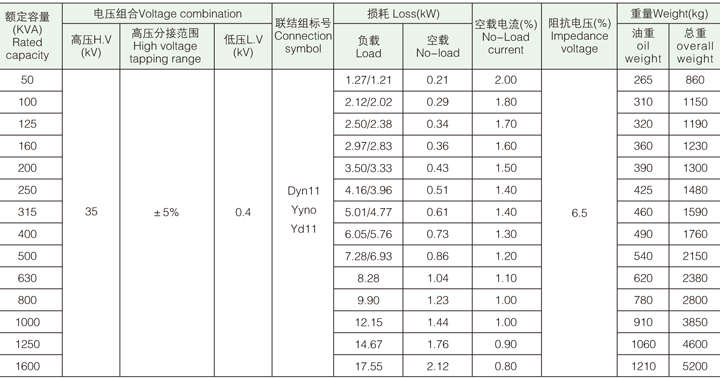

S9型35kV三相雙繞組無勵磁調壓電力變壓器
S9型35kV三相雙繞組無勵磁調壓式配電變壓器

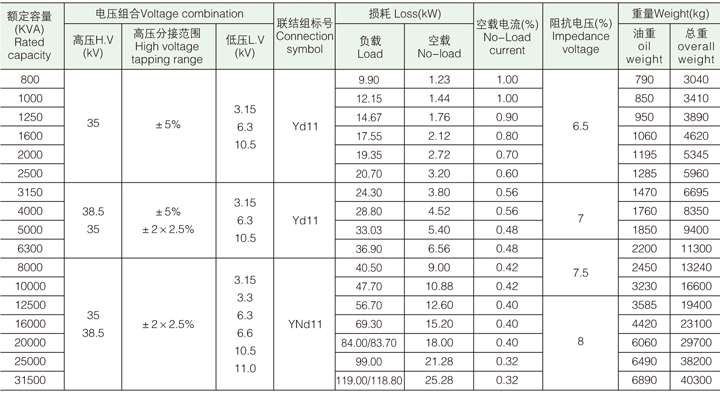

S9型35kV三相雙繞組無勵磁調壓電力變壓器
S9型35kV三相雙繞組無勵磁調壓式配電變壓器
